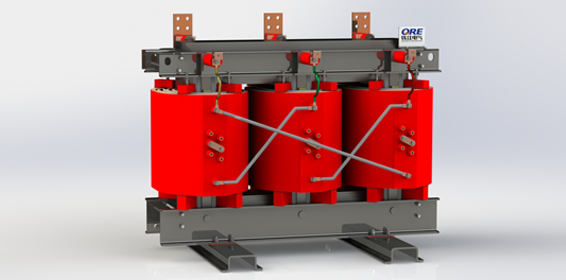

固體絕緣材料作為繞組的絕緣介質，主要由環氧樹脂混合硅未粉或者玻璃纖維浸漬環氧樹脂做為絕緣材料經真空澆注。鐵心可采用電工鋼或非晶合金材料，樹脂滲透性好、無氣泡，局放量小。具有較強的抗短路能力和抗震動能力。該產品在正常使用條件下，使用壽命為30年，在運行壽命期內，按正常使用條件產品不會因溫度變化導致線圈表面龜裂。
正常運行噪音低于58分貝 1）選用優質鐵心材料、選擇合適的磁通密度與鐵心的自振頻率。 2）采用高精度的具有步進剪切、自動堆垛功能的喬格線，減小硅鋼片毛刺。 3）鐵芯疊積采用“階梯全斜步進搭接接縫技術”，改善接縫處磁通分布。 4）鐵心表面涂樹脂覆蓋層，緩和鐵心振動。 5）所有夾緊部位采用硅橡膠及彈性元件緩沖減少振幅。
符合能效標準 1）采用漏磁計算，采取有效措施降低雜散損耗，同時有效地防止局部過熱，降低繞組熱點溫升。 2）合理選用線圈導線，降低繞組渦流損耗，雜散損耗等附加損耗。 3）優化導線間換位，使交鏈磁通均勻，降低漏磁引起的環流損耗。 4）鐵心拉板上實施開槽加工，降低鐵心結構件損耗，防止局部過熱。
1)優質樹脂和玻璃纖維所組成的固體絕緣具有很高的電氣強度，局部放電很小，可控制在≤5pC范圍內。 2)低局放使變壓器在整個使用壽命內，無任何龜裂，無絕緣水平下降現象。
1)鐵心用絕緣漆覆蓋，線圈被環氧樹脂包封，可在潮濕環境下運行，抗腐蝕能力強。 2)在高溫明火燃燒下，變壓器幾乎無任何煙霧產生 3)燃燒等級F1
1)由多只低噪聲輻流式風機組成風冷系統，降低溫度，增加過載能力。 2)可長期周期性負載或暫時急救型負載運行。
1） 高壓線圈采用樹脂澆注結構，機械強度好。 2） 低壓線圈采用箔式結構，安匝不平，漏磁小，減小了軸向機械力。 3） 采用拉板、墊塊壓緊結構，使得器身整體穩定牢固。
